产品简介:
陶瓷复合管由国家高新技术”863”计划新材料领域专家研制,是具有国际先进水平的新型复合材料管道。它从内到外分别由陶瓷层、过滤层、钢背三层组成。陶瓷层是在2200℃以上的高温下形成的致密刚玉陶瓷,经过渡层与钢管紧密结合。该产品具有良好的耐磨、耐蚀、耐高温及高强度、高韧性、高抗机械冲击能力的综合性能。是一种具有世界先进技术的输送管道用新型材料。
该产品于一九九四年分别通过了冶金部和电力部的成果和产品鉴定(冶金部93冶料成鉴字372号、电力部94电产鉴字30号)。是国家”863”高技术新材料领域专家委员会重点支持和推广项目,并被列入国家“九五”科技成果重点推广项目计划。由于该管具有高耐磨、耐蚀、耐热性能,因此广泛应用于电力、冶金、矿山、煤碳、化工等行业作为输送砂石、煤粉、灰渣、铝液等磨削性颗粒物料和腐蚀性介质,是一种理想的耐磨耐蚀管道。
金属陶瓷复合管产品图片
![]() | ![]() |

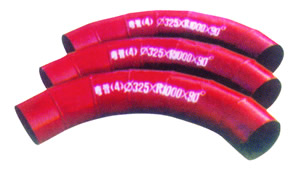

陶瓷复合管直管 | 陶瓷复合管弯管 |
![]() | ![]() |

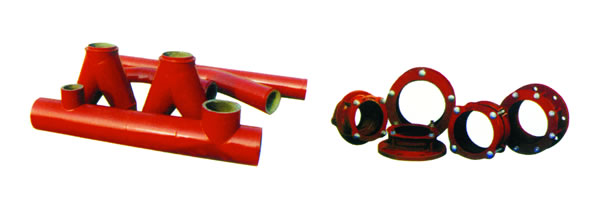

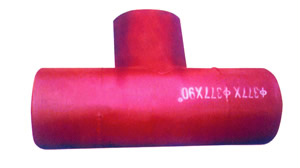

陶瓷复合管三通 | 高耐磨伸缩节 |
![]() | |
陶瓷复合管异径 | 陶瓷复合管连接件 |
冶金、电力行业中的应用
冶金、电力行业输送煤粉、灰渣、泥浆等每年需要消耗大量的金属管道。采用陶瓷复合管取代其它管道,具有高耐磨、寿命长、安装方便、经济效益显著之特点。
矿山、煤炭行业中的应用
(1)矿山:矿山充填、精矿粉和尾矿运送对管道的磨损严重,以往采用的矿粉输送管道使用寿命不到一年,改用该管可使用寿命提高10倍以上。
(2)煤碳:选煤及长距离管道输煤普遍采用湿法输送,要求输送管既耐磨又耐蚀,采用该管可做为长寿输送管,经济效益可观。
其它
(1)该管不污染和不粘熔融铝液。制造对铁质污染敏感,且使用后需要繁重劳动进行清理和维修的熔铝设备、铝液输送管、升液管等是目前理想的材料。
(2)该管由于耐磨性能好且耐热蚀、适用于输送含有固本颗粒腐蚀性物料以及高温腐蚀性气体、含硫、地热水等腐蚀性介质。
一、金属陶瓷内衬复合管产品性能 |
表一 金属陶瓷内衬复合管的物理性能 |
材质 数据 项目陶瓷层 密度 g/cm3硬度HV kgf/mm2压溃 强度 MPa抗剪切强度 (层间结合强度)MPa表面 质量抗机械冲击性能 (50j,点接触陶瓷层 产生裂纹时次数)金属陶瓷内衬复合管3.85-3.971300-1500300-46015-25光滑15 |
表二 金属陶瓷内衬复合管的耐蚀性对比(按不锈钢标准测试,30天室温) |
10% HCL10% HNO310% H2SO410% H3PO410% C2H4O210% HF 10% NaOH饱和 NaCL陶瓷复合管0.0560.0320.0210.0470.0220.420~0~0不锈钢 1Grl8Ni9Ti>0.10.1>1<0.1<0.1--0.1-- |
表三 金属陶瓷内衬复合管与化工陶瓷管耐酸度及抗热冲击性的比较 |
材料耐酸度 %抗热冲击出现裂纹的淬火次数⑵按标准 ZBG94003-86⑴200℃300℃450℃700℃1000℃1100℃金属陶瓷内衬复合管96-98-9653出现小裂纹和剥落耐酸钢管802×××××耐酸陶瓷---2××× |
表四 金属陶瓷内衬复合管的耐磨性对比 |
喷砂对比试验 (SiC)30%SiO2泥浆冲刷对比试验 材料体积减少材料体积减少 cm3金属陶瓷内衬复合管0.0022陶瓷复合管397% 氧化铝管0.002545 # 钢25 |
二、产品特点 |
1、耐磨性能:金属陶瓷内衬复合管内层陶瓷层为刚玉,维氏硬度在1300-1500HV,相当于HRC90以上,因此对电力、矿山所输送的任何介质均具有很高的耐磨性。 2、耐蚀性及抗结垢性能:因内衬刚玉属中性材料,所以具有较强的耐酸、碱、盐腐蚀和海水腐蚀,并同时具有防结垢的性能。 3、运行阻力损失小:金属陶瓷复合钢管经北京科技大学对输粉、输渣、输灰阻力特性测试。结果如下表: 材质绝对粗糙度 (△)绝对粗糙度 (△/D)清水阻力系数水力输送气力输送水力输送气力输送普通钢管0.1190.207.935×1041.343×1030.195陶瓷复合管0.1170.1957.935×1041.343×1030.0193 |
由于金属陶瓷内衬复合管内表面光滑且不生锈,清水阻力系数比同规格无缝管小,因此运行阻力较小,可减少运行费用。 4、耐温性能好:金属陶瓷内衬复合管能在-50~+900℃温度范围内长期正常使用,材料的线膨胀系数为6~8×10-6/℃。因此具有较好的热震稳定性。 5、工程造价及使用寿命:金属陶瓷内衬复合管重量轻,价格合理。工程造价与铸石管相当,比耐磨合金铸钢管工程造价低20~30%,而使用寿命是普通钢管的10~20倍,是铸石管的3~5倍,是耐磨合金管的2~3倍,并且减少了维修费。 6、安装维修方便:金属陶瓷内衬复合管重量轻,是同内径的铸石复合管重量的1/3,比耐磨合金铸钢管轻20~30%,且具有良好的耐冲击性能及焊接性能,可采用焊接、法兰及柔性接头等连接方法,安装维修特别方便。 |
三、运输及安全注意事项 |

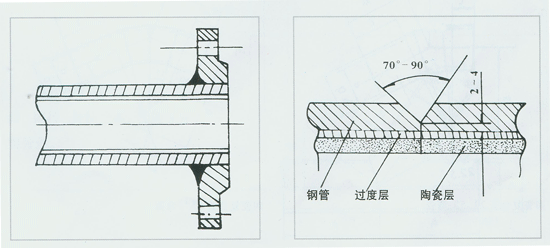

1、金属陶瓷内衬复合管硬度高,在搬运、安装过程中要轻搬轻放,避免严重碰撞,严禁金属器械直接接触或撞击端面陶瓷层。 2、弯管安装时,管道表面所标明的方向应与介质流动的方向一致。 3、安装管道时,管道中心线要对正,高低要调平,确保两端对准确,两端面错位量要控制在1.Omm以内。 4、安装时若需切割,可使用等离子切割机切割,以确保端面平整,避免因内衬陶瓷受损而影响使用寿命。 5、采用柔性管接套连接安装管道时,柔性管接套内两端插入长度要调整对称。伸缩间隙应根据当地工况或设计部门要求而定。 6、采用法兰连接时,其法兰端面须与复合管端面平齐。如图1 7、由于复合管焊接性能优良,因此管道联接可采用焊接方式,在焊接时其坡口采用70°-90°,钝边2—4mm不留间隙,宜采用小电流焊接。 |
![]() |
